Как устранить утечку фреона в запененной части холодильника

Фото холодильника samsungОбращаю ваше внимание, что в этой статье речь пойдет, о современных двухкамерных холодильниках, а про холодильники, которые выпускались в конце восьмидесятых и начале девяностых, я напишу отдельную статью, в виду того, что ремонт производится абсолютно по-разному. Если в вашем агрегате морозильная камера находится в верху, а в холодильном отделении на задней стенке, водичка стекает по пластмассе, устранить утечку, в такой технике, практически невозможно, есть конечно исключения, например когда проковыряли морозилку на видном месте. У меня на канале есть видео, в котором я паяю морозильный испаритель, после того как его проткнули ножом, просмотреть этот ролик вы можете чуть-чуть ниже, а сейчас поговорим о тех холодильниках которые не только можно, но и нужно ремонтировать, речь пойдет о нижним расположением морозильной камеры. В этих холодосах, в случае утечки, в холодильную камеру можно установить плачущий испаритель, а также вполне реально вытащить испаритель из морозильного отделения и проверить его. В общем ниже мы будем рассматривать, именно как определить, есть ли утечка и как установить плачку на двухкамерный холодильник. Теперь вернусь к теме тех агрегатов, которые не ремонтируются, как я уже говорил выше, иногда бывает так что утечка фреона происходит на видном месте, в таком случае возможно запаять место течи и заправить холодильник хладагентом, про это вы можете посмотреть видеоролик, сразу под этим параграфом

Смотреть видео, как запаять морозилку и устранить утечку в запененной части холодильника



Фото 1. Холодильник Атлант, который ремонтировать не стоит

Холодильник атлант с верхним расположением морозилки

Двухкамерные холодильники, в которых морозильная камера находится в верху, считаются одноразовыми. Будьте внимательны, если вам предложат перезаправить фреоном и будут убеждать, что он будет работать как новый, ни в коем случае не верьте и не соглашайтесь. В 90% холодильник после простой перезаправки проработает максимум месяц. Вы должны понимать, что если хладагент ушёл один раз, то это повторится и в следующий раз

Устранение утечки фреона в современном двухкамерном холодильнике

Двухкамерный холодильник Атлант морозилка внизуВот теперь приступаем к самому интересному, а именно к установке плачущего испарителя. Тут вы должны понимать, что такое действия можно проводить только в тех холодильниках, у которых морозильная камера находится внизу. Установка плачущего испарителя, возможна практически во всех брендах, без исключения, даже в таких, как Samsung, LG, Liebherr, не говоря уже об Индезит, Атлант, Норд. За пример возьмём, установку плачки в холодильнике Норд или Атлант, честно говоря, я уже не помню на каком агрегате, я это проделывал, по-моему всё-таки Норд. Несмотря на то, что эта статья в большей степени информативная, я думаю для начинающих мастеров, эта инструкция довольно сильно пригодится в их работе, а простым пользователем, наверняка будет небезынтересно узнать, как будет выглядеть их холодильник после такого ремонта. Для начала давайте перечислим, что указывает на то, что в вашем холодильнике произошла утечка хладагента



  • Конденсатор сзади холодильника холодный →  это происходит вследствие того, что в нём не происходит процесс конденсирование хладагента, обычные последствия отсутствия хладагента или забитой капилярки и фильтра
  • Холодильник не отключается → Многие в этом случае грешат на термостат, но в подавляющем большинстве случаев, такое поведение агрегата, говорит о утечке или забитой капилярке
  • Верхнее отделение перестало холодить → Обычный потребитель, даже не догадывается, что холодильная и морозильная камера, это одна система и если утечка происходит в любой части этой системы, то холод по началу уходит именно из холодильника и только потом, эта проблема добирается до морозилки

Я перечислил наверное все признаки того что произошла утечка фреона. Тут надо отдельно поговорить о капилярке и фильтре в системе. Определить забились эти две детали или нет, возможно только в том случае, когда вы вскроите систему. Ещё одно, в некоторых случаях, утечка может идти в контуре оттайки, обычно это происходит между холодильной и морозильной камерой, под промежуточной планкой



Как определить утечку фреона в двухкамерном холодильнике

Начну с того что в агрегатах, у которых морозилка находится снизу, существует возможность её проверки. Очень редко, но всё-таки бывает, что утечка происходит именно в морозильной камере и чтобы не делать работу зря, надо вытащить испаритель из корпуса, накачать его воздухом и окунуть в горячую воду. На моей практике было всего несколько случаев, когда течь хладагента была, именно в этом отделении, я это к тому, что бывает редко, но проверить желательно

Если в морозильном испарители, течи хладагента не обнаружено, приступаем к следующему шагу, надо проверить контур оттайки. Это такая трубка, которая идёт по корпусу холодильника и проходит между морозильной и холодильной камерой. В её функцию входит подогрев участка корпуса, к которому прилегает уплотнительная резинка, это надо для того, чтобы конденсат испарился. На фото ниже вы увидите промежуточную планку, которая стоит между двумя отделениями, именно под ней бывает утечка фреона. Обратите внимание на состояние, этой планки, если она сильно ржавая, то вполне возможно, течь произошла, как раз тут. Для проверки, надо закачать воздух в контур оттайки, потом либо мыльным раствором, либо специальными реагентами определить течь

Что такое плачущий испаритель

Плачущий испаритель для двухкамерного холодильникаПосле того, как всё проверили, методом исключения, у нас осталась, только одна плачущая доска. Вот об этом компоненте я сейчас расскажу немножко поподробнее. Давайте посмотрим, что из себя представляет плачущий испаритель —  это такая деталь, которая имеет форму металлического листа и благодаря которой в холодильной камере, происходит охлаждение продуктов. Работает он по принципу, наморозил потом растаял. Наверное многие обращали внимание, что по задней стенке холодильного отделения стекает вода или наоборот вся задняя стенка покрыта легким налетом инея, это происходит из-за того, что во время работы мотора, этот испаритель начинает набирать холод, когда мотор отключается, испаритель  начинает набирать плюсовую температуру, в результате иней тает. Практически во всех двухкамерных холодильниках с плачущей системой оттаивания, процессом отключения двигателя руководит, именно плачущая доска, то есть если на её стенках не будет положенной температуры, то термостат никогда в жизни не даст сигнал, на отключение холодильника. На фото сбоку вы можете наблюдать плачущий испаритель, до его установки, практически такой же стоит за пластмассой. В нашем случае мы выведем его в наружу и это будет способствовать тому, что холодильник проработает дольше, чем когда он был куплен с магазина



Установка плачущего испарителя на двухкамерный холодильник

Наконец-то мы подошли к тому, что надо сделать для того, чтобы устранить утечку в запененной части двухкамерного холодильника. Раньше я, как и многие мастера, вырезал пентан с задней части агрегата, для того чтобы достать оттуда испаритель или найти утечку и запаять её. Но дальше происходило следующие, после того как вроде бы, всё было сделано идеально, мне возвращались повторки. Дело в том, что после пайки, этого испарителя иногда возникала ещё одна утечка, как результат приходилось работу переделывать. Со вторым вариантом, я имею в виду замену плачки и установки её на старое место, было тоже не всё гладко. Самой главной трудностью, стало то, что очень трудно было приклеить пластмассу к доске, а от этого зависит не только холод, но и срок службы

Теперь давайте посмотрим, чего ожидать после того, как на ваш холодильник установят плачущий испаритель, вернее чего мы добьемся и как в дальнейшем, это повлияет на работу вашего холодильника

  1. Вместе с плачкой обычно меняется и капиллярная трубка — это несомненный плюс, так как в ходе работы холодильника, она очень часто забивается
  2. Плачущий испаритель, который выведен в наружу, служит намного дольше, чем тот который стоит за пластмассой — это закон физики. Дело в том, что он алюминиевый и если он будет находиться в замкнутом пространстве, да ещё и постоянно в воде, то через непродолжительное время, он сгниёт, в принципе, это и происходит при заводской установке
  3. Когда проделывается данная работа, на всякий случай, обычно отсоединяют контур оттайки, поверьте это надо сделать. Из практики скажу, что после того, как отрезали этот аппендицит, холодильники ржавеют редко, во всяком случае 7-8 лет проходит без проблем

Дальше по порядку



Подготовка холодильника к установке плачущего испарителя

Шаг 1. Надо вырезать три отверстия, как показано на фото. В два верхних, вставляем трубки от испарителя. Нижнее отверстие, нам потребуется, для компоновки одного трубопровода с морозилкой

три отверстия

Шаг 2. Подготавливаем плачущий испаритель, то есть выгинаем трубки, так чтобы создать петли, это я делаю для того, чтобы в дальнейшем можно было, двигать его в разные стороны. Благодаря этому, испаритель, без труда можно будет выставить по центру

плачущий испаритель

Шаг 3. Возле фильтра надо обрезать капилярку, также обрежем её и на входе в морозилку. Дело в том, что наш плачущий испаритель уже со встроенной в него капиллярой, поэтому старую лучше убрать. От конденсатора и мотора, надо отпаять контур оттайки, в последствии эти трубки надо будет запаять, чтобы из них не текло масло

трубки оттайки



Шаг 4. Вставляем испаритель в корпус и саморезами фиксируем его на задней стенке

трубки доски.png



Шаг 5. На трубопроводы, надо натянуть утеплительные шланги, продаются они в специализированных магазинах, обычно там, где и покупаете доску. Толщина стенки утеплителя, должна быть как можно больше, оптимально 1 см, минимально не менее 5 мм

шланги

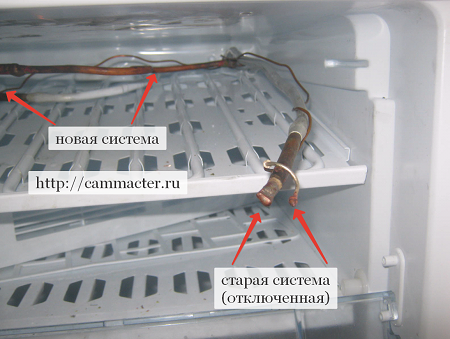

Шаг 6. Компонуем трубопровод нового плачущего испарителя с морозильным испарителем. Трубку от старой плачки обязательно надо запаять, чтобы с неё не капало масло, если этого не сделать, в морозильной камере будет вонять маслом



Шаг 7. Запениваем все 3 отверстия и ждём полного высыхания



Шаг 8. Последнее, что надо сделать, это скомпоновать всю нашу новую систему к компрессору. Ничего необычного тут нет, то есть делается всё так, как и в обыкновенных холодильниках. Свободную трубку от плачущей доски, припаиваем к штуцеру отсоса на двигатели, новую капиллярную трубку, паяем в осушительный фильтр. Так как мы отсоединили контур оттайки, конденсатор напрямую припаивается к двигателю. Тут надо заметить, если конденсатор очень маленький, обычно такое мы наблюдаем на Индезитах, то надо будет добавить, либо медной трубки, либо установить еще один конденсатор



Вот теперь можно наслаждаться результатом, который вы видите на фото ниже

В результате мы получаем ту же систему, что и была, только более улучшенную. Да, я не ошибся, благодаря тому, что наша плачущая доска выведена наружу, как показано на фото выше, она становится меньше подвержена коррозии. Прибавьте к этому ещё и то, что мы поменяли систему впрыска, то есть капиллярную трубку, и плюс отсоединили оттайку, то есть практически поменяли всю основную начинку. Именно этот вариант замены плачущего испарителя гарантированно будет работать довольно продолжительный срок. У меня есть холодильники, которые работают уже больше десяти лет. Такая процедура делается практически со всеми холодильниками, у которых присутствует плачущая система охлаждения, как отечественного производства, так и зарубежного.

Примечание. Ни в коем случае не пытайтесь проделать эту работу самостоятельно, эта работа требует навыков и профессионализма и делается не за полчаса.
